Как описать гидроцилиндр для изготовления или замены

Гидроцилиндр превращает давление рабочей жидкости в линейное движение штока. Для оборудования важны не только габариты, но и усилие, ход, способ крепления, присоединение линий и рабочий цикл. Если описать цилиндр неполно, можно получить изделие, которое похоже внешне, но не встанет в механизм или не выдержит режим.

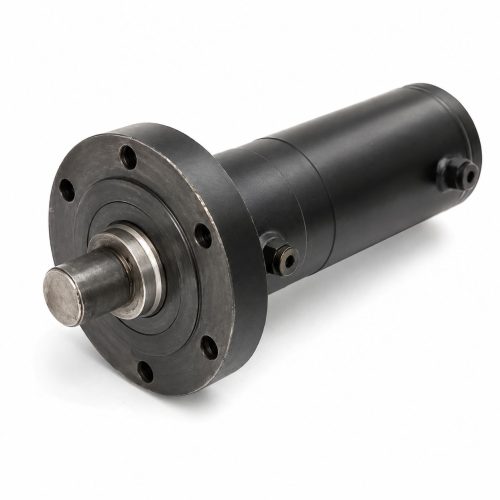

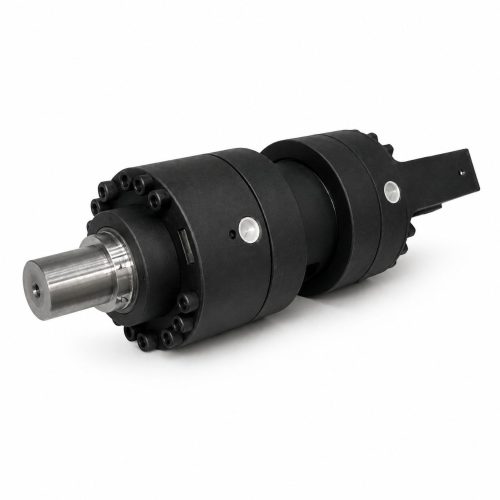

На странице категории гидроцилиндры указаны как элементы для станков, прессов, подъемных механизмов, оснастки и гидросистем. Группа разделена на цилиндры общего назначения и комплектующие с ремкомплектами. В примерах встречаются цилиндры с односторонним и двусторонним штоком, исполнения на 6,3 и 10 МПа, HC2 и ISO 6020/2 с диаметрами 32, 63, 80, 100 и 160 мм.

Если требуется купить гидроцилиндр для замены или изготовления лучше подготовить полный набор размеров и условий работы а не только общую длину и фото старой детали.

Для подбора фиксируют не только корпус, но и шток, крепления, ход и присоединение линий.

Главные размеры

Основные параметры цилиндра — диаметр поршня, диаметр штока и ход. Диаметр поршня связан с усилием при заданном давлении. Диаметр штока влияет на прочность, устойчивость и усилие на обратном ходе. Ход задает полезное перемещение механизма. Если один из этих размеров указан приблизительно, итоговая работа узла может отличаться от исходной.

Для замены полезно измерить выдвинутую и сложенную длину, расстояние между центрами креплений, диаметр пальцев, ширину проушин, резьбы, посадочные места и положение портов. Если цилиндр установлен в тесном узле, габарит по фитингам и доступ к шлангам так же важны, как длина корпуса.

Усилие, давление и рабочий цикл

Усилие цилиндра нельзя корректно выбрать без давления и площади поршня. Но давление само по себе не описывает задачу. Нужно понимать, что делает механизм: поднимает, прижимает, перемещает стол, удерживает груз, возвращает оснастку или работает в повторяющемся цикле. От этого зависят запас по штоку, крепления, уплотнения и требования к скорости.

Рабочий цикл показывает, как часто цилиндр двигается, сколько времени находится под нагрузкой, есть ли ударные нагрузки и удержание в крайнем положении. Для пресса важны подвод, рабочий ход и возврат. Для подъема важны удержание и безопасность. Для оснастки может быть критична повторяемость положения.

• Диаметр поршня и штока, ход и общая длина в крайних положениях.
• Рабочее давление и ожидаемое усилие на прямом и обратном ходе.
• Тип действия: одностороннее, двустороннее, один или два штока.
• Крепления корпуса и штока, пальцы, проушины, фланцы или цапфы.
• Порты, резьбы, расположение штуцеров и ограничения по шлангам.
• Среда эксплуатации, загрязнение, температура и режим обслуживания.

Для ремонтной заявки нужны размеры креплений и фотографии цилиндра в установленном положении.

Крепления и присоединения

Крепление определяет, как цилиндр передает усилие на раму и подвижный узел. Проушины, фланцы, цапфы и резьбовые окончания работают по-разному. Если заменить крепление без проверки кинематики, шток может получить боковую нагрузку, а механизм — перекос. Поэтому старые крепления лучше измерять и фотографировать до демонтажа.

Порты тоже требуют внимания. Важны тип резьбы, угол выхода фитинга, расстояние до соседних деталей и возможность проложить рукав без перегиба. При изменении расположения портов цилиндр может формально подойти по длине, но его будет сложно подключить или обслуживать.

Когда нужна маркировка, а когда чертеж

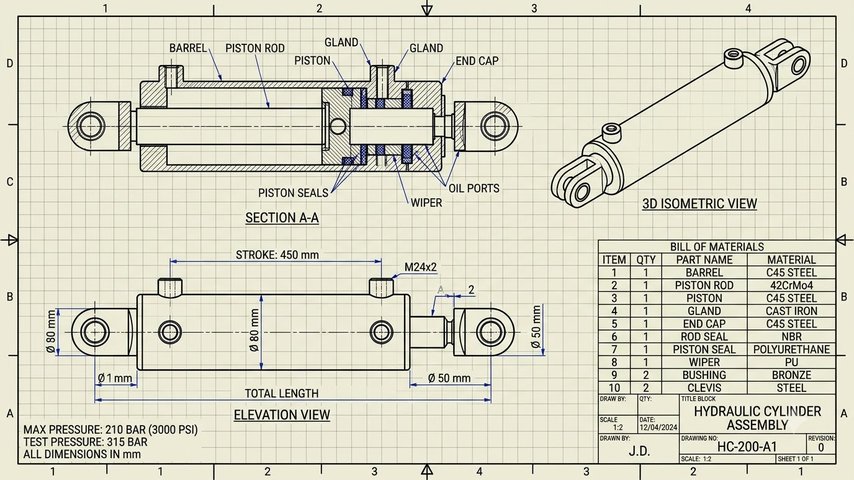

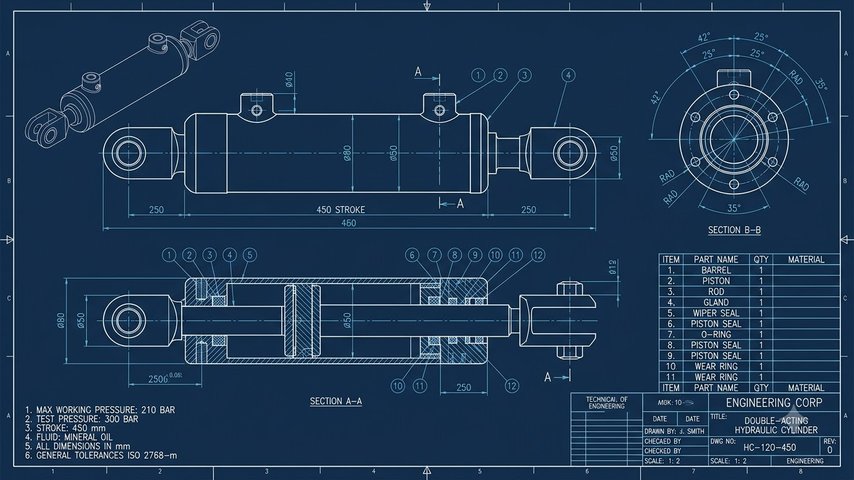

Если цилиндр серийный и маркировка читается, она ускоряет поиск. Но маркировка не всегда достаточна: старое изделие могло быть доработано, а крепления — изменены при ремонте. Если цилиндр изготавливается под механизм, лучше подготовить эскиз с размерами, фото узла и описание нагрузки.

Практический порядок описания

Сначала опишите функцию цилиндра и движение механизма, затем укажите давление и требуемое усилие, после этого переходите к размерам и креплениям. Завершите заявку фотографиями старого узла, шильдика, портов и мест крепления. Такой порядок помогает не упустить детали, которые на первый взгляд кажутся второстепенными.

Если цилиндр работает на улице, в пыли, при частой мойке или рядом с абразивом, это тоже нужно отметить. Условия среды влияют на защиту штока, уплотнения и обслуживание.

Чем полнее исходные данные, тем меньше риск получить цилиндр с правильной длиной, но неверным штоком, портом или креплением. Для гидроцилиндров точность описания напрямую влияет на монтаж и работу механизма после замены.
