Схема электропроводки газель 406 карбюратор

При работе с электрической системой грузового транспортного средства с карбюраторным двигателем важно обратиться к правильным соединениям и компонентам. Обширный список электрических элементов напрямую влияет на стабильность работы и функциональность автомобиля. Для тех, кто планирует произвести обслуживание или диагностику, точное понимание расположения проводов и их взаимодействия имеет первостепенное значение.

Разделение на подсистемы может помочь в упрощении процесса. Каждая группа проводов отвечает за определённую функцию: от запуска двигателя до работы освещения. Особенно важно обратить внимание на особенности подключения генератора, стартерной системы и предохранителей. Эти узлы часто становятся источником самых распространённых неисправностей.

Перед началом работы рекомендуется использовать схемы, где маршруты протяжённых проводов и подключения модуля управления четко обозначены. Обратите внимание на изоляцию проводов – повреждённые участки могут вызывать короткие замыкания и приводить к серьёзным проблемам. Выбор качественных материалов для замены также влияет на долговечность всей системы.

Обзор основных электрических компонентов модели 406

В данной модели применяются различные электрические элементы, отвечающие за эффективное управление и безопасность транспортного средства.

• Аккумулятор: Основной источник питания, обеспечивающий запуск двигателя и работу всех электрических систем. Рекомендуется использовать аккумуляторы с ёмкостью от 60 Ач для надёжной эксплуатации.
• Генератор: Устанавливается для зарядки аккумулятора во время движения. Мощность генератора должна составлять не менее 70 А, что позволит обеспечить стабильное электропитание.
• Предохранители: Элементы защиты электрических цепей от короткого замыкания. Используются как стандартные, так и специальные предохранители, в зависимости от установленных функций. Рекомендуется проверять их на целостность при возникновении электрических проблем.
• Реле: Устройство для управления высоконагруженными схемами с помощью низковольтных сигналов. Используйте реле с номинальным током, соответствующим нагрузке, для предотвращения перегрева и выхода из строя.
• Световые приборы: Фары, стоп-сигналы и поворотники. Обращайте внимание на исправность ламп, а также их соотношение по мощности и типу с установленными разъёмами.
• Датчики: Устанавливаются для контроля различных параметров. Например, датчик уровня масла, который предупреждает о низком уровне, может продлить срок службы мотора.
• Проводка: Основные линии, отвечающие за распределение электрического тока. Следует регулярно проверять на наличие повреждений и коррозии, чтобы избежать неожиданных поломок.

Поддержание всех электрических компонентов в исправном состоянии влияет на общую надёжность и безопасность автомобиля. Рекомендуется периодически проводить диагностику и замену изношенных частей для обеспечения бесперебойной работы.

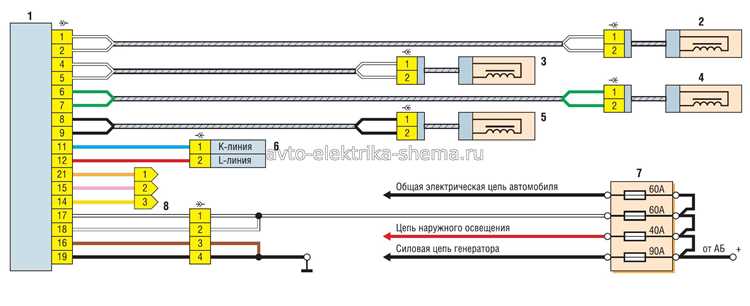

Провода и их маркировка в электросхеме Газели 406

Правильная идентификация проводов в электрической сети автомобиля позволяет избежать ошибок при ремонте или замене компонентов. Ниже приведены основные типы проводов и их обозначения.

• Провод силовой — используется для подключения аккумулятора и стартера. Обычно имеет защиту из изоляционного материала.
• Провод управления — отвечает за подключение датчиков и исполнительных механизмов. Маркируется тонким цветным изолятором.
• Заземляющий провод — обеспечивает безопасность системы, отводя ток в землю. Чаще всего имеет черный цвет и более массивную изоляцию.

Каждый провод имеет стандартное обозначение в виде цветовой кодировки:

1. Красный — положительный (+) ток.
2. Черный — отрицательный (-) ток или заземление.
3. Синий — сигнальные провода для передачи информации.
4. Желтый и зеленый — специальные провода, используемые для подключения дополнительных систем.

При поиске неисправности учитывайте не только цвет, но и сечение проводов. Например, для силовых функций используйте провода с сечением не менее 1.5 мм?, а для управления достаточно 0.5-1.0 мм?.

При ремонте или замене проводов важно придерживаться маркировки и не допускать путаницы между различными проводами. Это повысит надежность работы электрооборудования.

Подключение стартера: пошаговая инструкция

Процесс установки стартера требует внимания к деталям и точности. Следуйте данной инструкции для успешного выполнения подключения.

Следуя этим шагам, можно обеспечить надлежащее подключение стартера с минимальными рисками. Проверяйте работу системы после завершения процедуры.

Подключение аккумуляторной батареи и генератора

Аккумулятор подключается через два кабеля: положительный и отрицательный. Положительный провод, обычно красного цвета, соединяется с клеммой, обозначенной знаком «+». Отрицательный провод, черного или коричневого цвета, присоединяется к клемме «-». Убедитесь, что соединения крепкие и чистые, чтобы предотвратить окисление и плохой контакт.

Генератор подключается к аккумулятору через дополнительный провод. Он отвечает за зарядку батареи во время работы двигателя. Провод, соединяющий генератор и положительную клемму аккумулятора, должен быть соответствующего сечения для обеспечения стабильного тока. Часто для этих целей используют провод диаметром не менее 1.5 мм?.

При работе с электрической системой всегда соблюдайте осторожность. Перед началом работ отключите движок и используйте средства индивидуальной защиты. Если вы не уверены в своих силах, лучше обратиться к специалисту для выполнения этой работы.

Регулярно проверяйте состояние проводов и клемм. Если обнаружите коррозию или признаки повреждения, замените их, чтобы избежать сбоев в работе системы.

Электрические системы зажигания и их диагностика

Система зажигания выполняет важную роль в успешной работе двигателя. Основные компоненты: катушка, распределитель, свечи и провода. Проверка каждого элемента поможет выявить неисправности и предотвратить проблемы с запуском.

Начните с визуального осмотра всех соединений. Обратите внимание на проводку: наличие трещин, изоляцию и отсутствие коррозии особенно важны. Важно проверить герметичность соединений, поскольку влага может вызвать сбои.

Следующий этап – диагностика катушки. Измерьте сопротивление между выходами катушки. Для большинства моделей нормальные значения должны находиться в диапазоне от 3 до 5 Ом. Если наблюдаются отклонения, требуется замена.

Распределитель нуждается в проверке состояния контактной группы и крышки. Износ или загрязнение могут привести к неправильной работе системы. Замена этих компонентов часто решает проблемы запуска.

Провода между катушкой и свечами тоже заслуживают внимания. При помощи мультиметра проверьте их сопротивление. Если показатель превышает норму, стоит заменить провода. Это улучшит искровое зажигание и запуск мотора.

Свечи зажигания необходимо контролировать регулярно. Определите их состояние по цвету и отложениям на верхней части. Чистые электроды с легким налетом – признак здоровой работы. Чрезмерные отложения или обгорание требуют замену свечей.

Также рекомендуем проводить тест на пробой искры. Удалите свечу и подключите к ней провод. Зажгите двигатель и проверьте наличие искры. Отсутствие искры указывает на проблемы в системе зажигания, требующие дальнейшей диагностики.

При наличии сложностей в запуске рекомендуется проконсультироваться с профессиональным механиком. Быстрая и точная диагностика позволит исключить ненужные затраты и ускорить возврат к нормальной эксплуатации автомобиля.

Подключение ламп накаливания и системы освещения

Для организации должного освещения используются лампы накаливания с мощностью 21 Вт и 5 Вт. Основная задача – обеспечить надежное подключение, чтобы избежать перебоев в работе. Лампы должны быть подключены к соответствующим пониженным цепям, чтобы избежать перегрева и короткого замыкания.

Запуск системы освещения начинается с выбора качественных проводов, способных выдержать ток, не превышающий 10 Ампер. Рекомендуется использовать провода сечением от 0,75 до 1,5 квадратных миллиметров для подключения основных элементов. Установка предохранителя на 10 Ампер обязательно защитит всю цепь от перегрузок.

Ключевым моментом является правильное подключение выключателя. Он должен быть установлен на проводе от аккумулятора к лампам. Для этого потребуется отдельный провод, и желательно использовать переключатель с подсветкой, что повысит удобство пользования в ночное время.

Не стоит забывать о качестве соединений. Каждое соединение должно быть тщательно изолировано с помощью термоусадочных трубок или изоленты. Это защитит от возможных коротких замыканий и ухудшения проводимости. Проверьте все соединения при помощи тестера для уверенности в их надежности.

Оптимальное расположение ламп гарантирует равномерное освещение. Установка главных источников света в углах кузова с дополнительными боковыми участками обеспечит высокую видимость. Рассмотрите возможность установки дополнительной подсветки в области моторного отсека для упрощения работы в темное время суток.

После завершения монтажных работ проведите тестирование всей системы освещения. Убедитесь, что все лампы функционируют исправно, и не наблюдается мерцания. При наличии проблем, проверьте соединения и замените неисправные компоненты.

Ремонт и замена проводки: распространенные проблемы

Одна из основных неполадок, с которыми сталкиваются владельцы, заключается в износе изоляции проводов. Это может привести к короткому замыканию, которое, в свою очередь, вызовет перегрев и повреждение компонентов системы. Стоит регулярно проверять состояние изоляции и заменять поврежденные участки.

Коррозия соединений – еще одна частая причина неисправностей. Влага и грязь способствуют образованию окислов на контактных точках, уменьшая эффективность и надежность соединений. Очистка и использование противокоррозийных средств помогут продлить срок службы.

Неисправные реле могут вызывать сбои в работе электроники. Проверка работоспособности реле и замена неработающих элементов значительно снизит риск возникновения проблем.

Проблемы с заземлением также часто становятся источником неисправностей. Плохой контакт заземляющих проводов может вызывать перебои в работе. Регулярные проверки и очистка заземляющих точек обеспечат их надежность и эффективность.

Проблемы с обрывами проводов могут проявляться в виде intermittent проблем, что делает их трудно диагностируемыми. Поэтому важно проверять проводку на наличие трещин и разрывов, особенно в местах с нагрузкой. Использование мультиметра для проверки проводимости может выявить скрытые дефекты.

Систематическое состояние проводов и качественная замена неполадок защищают от серьезных повреждений в дальнейшем. Рекомендуется проводить профилактический осмотр на регулярной основе, чтобы избегать крупных затрат на восстановление.

Особенности подключения карбюраторной системы Gazel 406

При монтаже системы питания на автомобиле с карбюратором нужно учитывать особенности конструкции и требования к электроснабжению. Первое внимание стоит уделить правильной подаче напряжения к устройствам зажигания и подкачивающему насосу. Проводка должна быть выполнена из проволоки сечением не менее 1,5 мм?, чтобы избежать нагрева и потери мощности.

Наличие реле для насоса позволяет снизить нагрузку на ключ зажигания, продлевая его срок службы. Рекомендуется устанавливать реле вблизи устройства, следя за минимальной длиной проводов, что уменьшит потери напряжения. Важно также обеспечить надежный контакт в соединениях, используя специальные коннекторы или зажимы.

Обращайте внимание на оснащение системы фильтрами. Хороший фильтр предотвращает попадание примесей в карбюратор, что критично для его работы. Установите фильтр перед подкачивающим насосом, чтобы защитить его от загрязнений.

Настройка карбюраторной системы включает регулировку смеси и холостого хода. Эти параметры задаются не только механически, но и через соответствующую подачу энергии. Регулировка должна выполняться на прогретом двигателе для обеспечения точности.

Также стоит рассмотреть заземление коммутатора и катушки зажигания. Неправильное заземление может вызывать сбои в работе системы. Использование качественной проводки и соединений гарантирует стабильную работу всех компонентов при любых условиях.

Не забывайте о том, что при изменении конструкции карбюраторной системы возможно ухудшение характеристик двигателя. Всегда проверяйте совместимость запчастей и уделяйте внимание рекомендациям производителей. Своевременное обслуживание и диагностика также помогут избежать многих проблем при эксплуатации.

Рекомендации по обслуживанию электросистемы

Регулярное выполнение осмотров позволит предотвратить многие проблемы. Начните с проверки состояния аккумулятора. Обратите внимание на коррозию клемм и надежность соединений. Используйте защитные средства для предотвращения окисления.

Инспекция проводки является важным этапом. Если заметите повреждения изоляции или обрыв, немедленно замените участки. Подключения должны быть надежными и свободными от загрязнений.

Фары и освещение проверяйте на наличие трещин и работоспособность лампочек. Если наблюдается снижение яркости, замените лампы. Регулярная замена старых ламп повысит безопасность на дороге.

Мониторьте работу системы зарядки. Если аккумулятор разряжается слишком быстро, проверьте генератор и его ремень. Срок службы ремня составляет примерно 50-60 тысяч километров, при износе замените его. Следите за натяжением тянущего ремня, он должен быть в оптимальном состоянии.

Контроль работы предохранителей поможет избежать короткого замыкания. Регулярно проверяйте их целостность. Если предохранитель сгорел, выясните причину, прежде чем устанавливать новый.

Проверяйте состояние реле. Неисправность можно определить по перегреву и изменениям в работе электроприборов. При необходимости замените реле, чтобы исключить риск сбоев в электросистеме.

Перед длительными поездками проводите полное осмотр. Старайтесь держать инструменты и запасные части под рукой на случай непредвиденных ситуаций. Своевременное обслуживание и профилактика – залог надежной работы всех электрических компонент.
