Закупка сферопластика по старому чертежу: что проверить перед повторным заказом
Старый чертёж помогает повторить заказ только пока понятно, какое изделие по нему нужно изготовить сейчас. Если на нём сохранилось сокращённое обозначение сферопластика, а часть размеров исправлялась в переписке, сначала придётся собрать действующую версию задания.
Начните с обозначения материала
У семейства ЭДС есть варианты ЭДС-АП, ЭДС-ТЕ, ЭДС-АК и отдельные марки внутри линейки. Оставшаяся в архиве запись «ЭДС, плотность 500» не заменяет полного обозначения. В карточке можно сверить номенклатуру перед тем как купить сферопластик ЭДС но выбирать марку за автора старого чертежа по одному числу нельзя.
Проверьте спецификацию, прежние документы поставки и согласованные изменения. Если точное обозначение так и не восстановлено, это отдельная техническая задача. В запросе поставщику честнее указать необходимость подбора, чем оформить неподтверждённую марку как прежний материал.

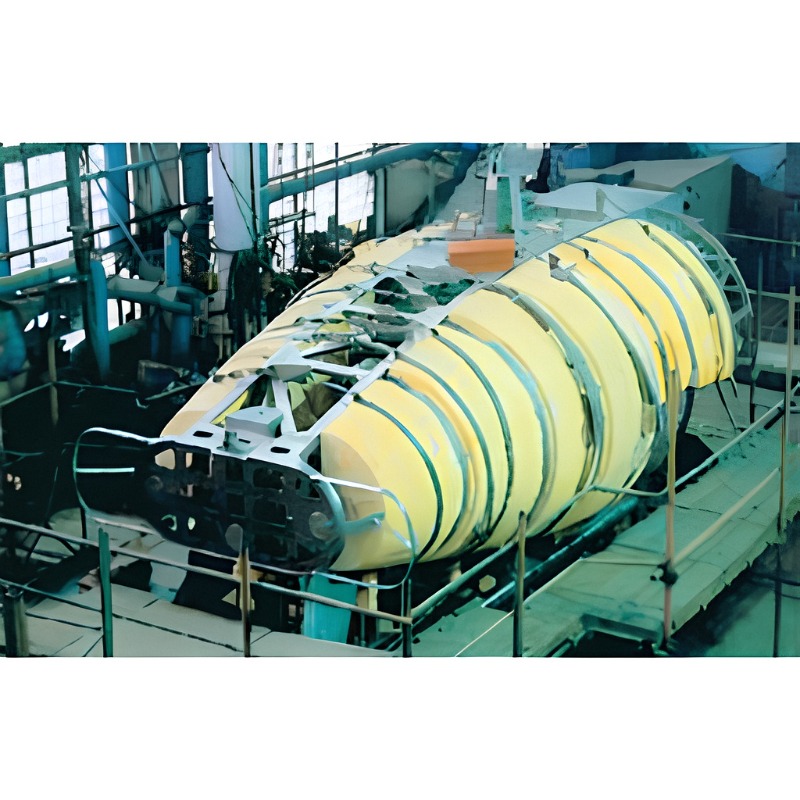

Блоки плавучести глубоководного аппарата на стапеле. Фото из каталога Полимерпортала.
Та же деталь — при тех же условиях?
Для ЭДС при выборе учитываются глубина или давление, плотность, прочность, форма и контакт с водой. Если изменились условия работы узла, повторный заказ по старым данным требует технической проверки. Успешная прежняя поставка сама по себе не подтверждает пригодность для нового режима.
Сравните старую и новую геометрию. Сохранились ли габариты, отверстия, посадочные поверхности; нужна ли готовая деталь или заготовка под обработку? Это лучше записать до обращения за ценой. Вроде заказ повторный а фактически предмет поставки может уже отличаться.
Если поставщик предлагает другую марку, не смешивайте обсуждение замены с подтверждением старого заказа. Нужны исходное обозначение, предлагаемое обозначение и сопоставление требований. Близкая плотность не доказывает взаимозаменяемость. У ЭДС 7АП и ЭДС 500ТЕ диапазоны плотности пересекаются, но для 7АП показатель гидростатики в каталоге не указан, а для 500ТЕ указан. Отсутствие показателя в каталоге не позволяет судить о его фактическом значении.
Один комплект для расчёта
- Действующий чертёж с обозначением и редакцией.
- Согласованная марка или перечень исходных данных для подбора.
- Количество и форма поставки.
- Изменения относительно прежнего заказа, если они есть.
Архивные документы можно приложить как справочные, отделив их от задания на новую партию. Для расчёта поставщик должен видеть один действующий комплект. А вопросы, от которых зависит пригодность материала для ответственного узла, закрываются с разработчиком до окончательного согласования, не после получения заготовок.
